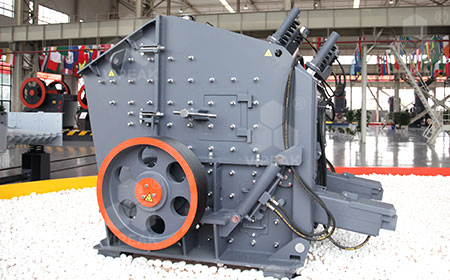

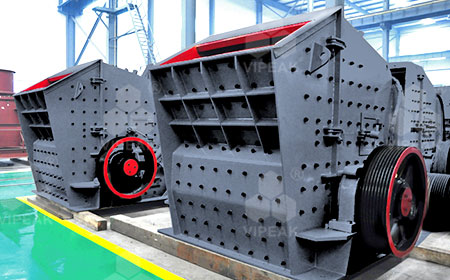

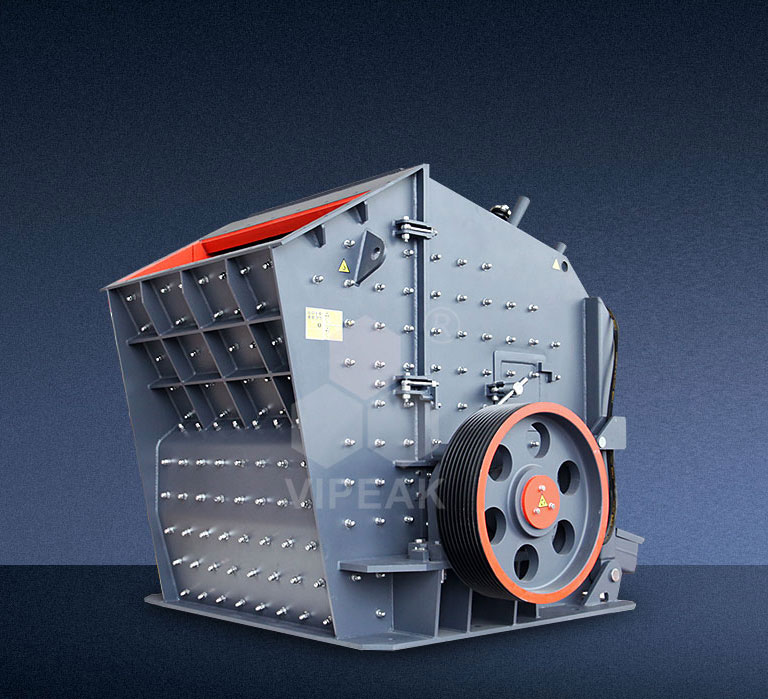

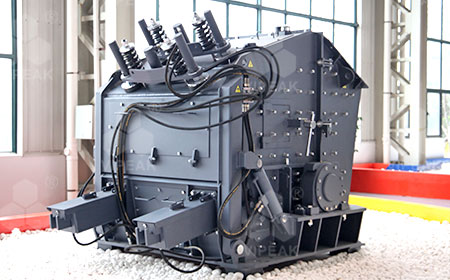

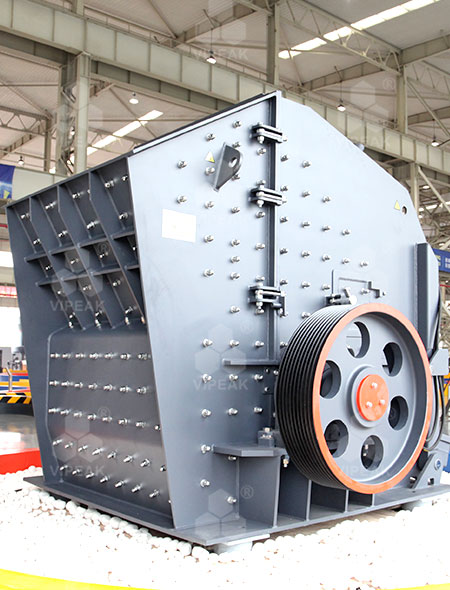

設備圖集
工作原理
歐版反擊式破碎機利用沖擊能來破碎物料。當物料進入板錘作用區時，受到板錘的高速沖擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。
設備特點
重型化轉子
采用鋼板焊接而成的重型化轉子以獲得更高的轉動慣量、更大的破碎力和更高的破碎效能。并利用嚴密的檢測方法對轉子進行多方位的檢測，保證其高質量和高性能。
整體式鑄鋼軸承座
軸承座采用整體鑄鋼結構，保證與破碎機架完全配合，增加了軸承座的徑向力度，提高了抗負荷能力。選用更大規格的軸承，承載能力更高。
月牙形板錘
采用月牙形板錘，改變撞擊角度，增加了有效的撞擊面積，效率更高，更耐用。板錘采用以楔塊固定的軸向限位裝置，轉子速度越快，板錘固定越牢，拆裝也更便捷。
彈簧保險裝置
反擊板采用恒壓力彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出，恢復正常工作，消除設備卡死的隱患。反擊架采用波浪式設計，抗沖擊和抗磨損能力更強。

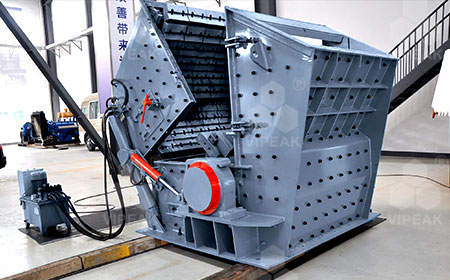

液壓啟頂裝置
采用液壓啟頂裝置（開啟鉸鏈式機架蓋），可迅速完成易損件更換和出料粒度調整，節省了人力勞動和停機檢修時間。
