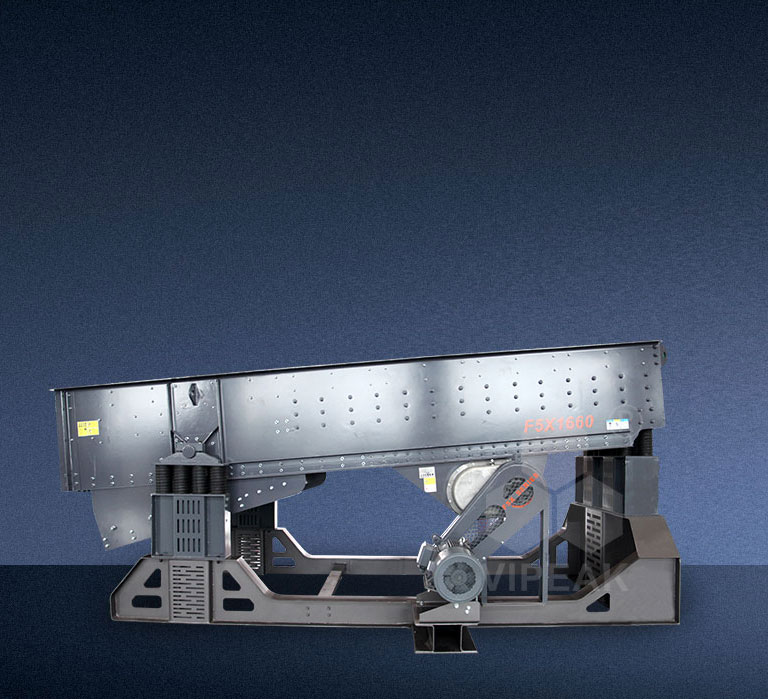

F5X系列振動給料機

F5X Vibrating Feeder is designed for super-heavy operation condition. It has 4.5G of strong vibration intensity and extremely firm chute body structure. With 1600TPH capacity, 1.5m maximum feeding particle size and 25~45 m3 standard capacity of bin, it is able to bear 80 m3 compartment pressure, which adapts to heavy compartment pressure, high load and heavy impact and other similar poor conditions during the primary feeding operation.
Product Features: Super-heavy design and 4.5G of strong vibration intensity release better performances.

應用范圍:
F5X系列振動給料機為超重型工況設計，擁有高達4.5G的振動強度及異常堅固的槽體結構，其處理量達1600TPH，給料粒度達1.5m，標準料倉容積為25~45立方米，承受80立方米料倉的倉壓，可滿足大倉壓、高負荷、大沖擊等惡劣的初段給料工況。該給料機安裝高度較低，布置空間小，適用于向初級顎式破碎機、初級反擊破碎機和初級錘式破碎機等連續給料。

獲取報價立即咨詢

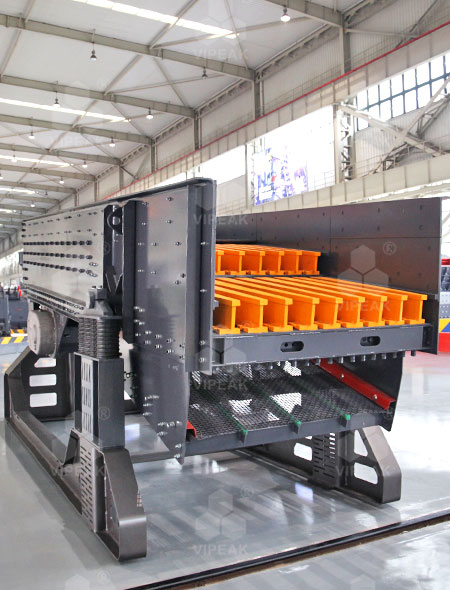

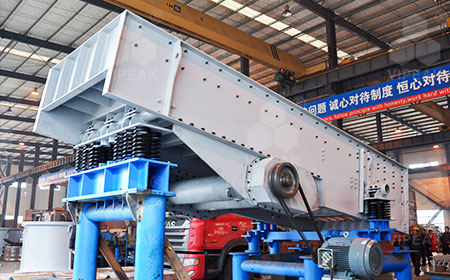

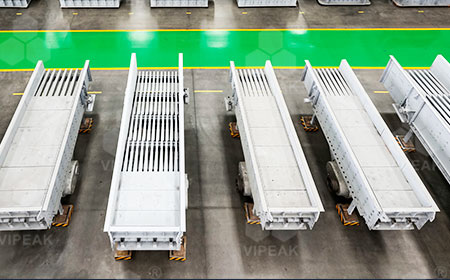

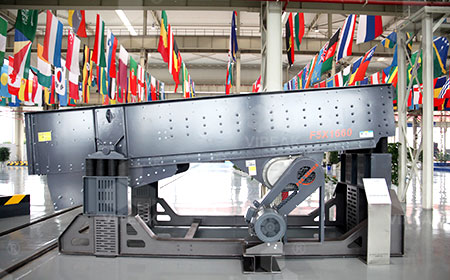

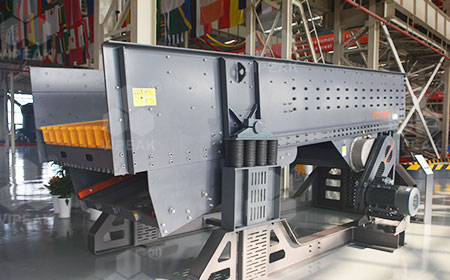

設備圖集

工作原理

F5X系列振動給料機主要由前支座、槽體、激振器、后支座、防護罩、電機、電機減震器等部件組成。
F5X系列振動給料機采用電機來驅動位于激振裝置內的偏心軸。該軸通過齒輪同與之互相并列的另一根軸相連接。當這兩根軸轉動時，就產生了激振力。軸的這種設置方式，使得所產生的沖程將物料從給料端緩慢地推至排料端。與此同時，對物料進行篩分，使其粒度更加均勻。
通過改變激振裝置的速度，可以對振動給料機的給料能力進行調節。如有必要，也可以通過改變沖程的角度(采用改變齒輪相位的方法)來調節其生產能力。

設備特點

超能激振器
FV超能激振器，振動強度高達4.5G；油浴式潤滑，潤滑周期長達1500小時；軸承整體拆裝式設計，故障維護便捷。
超重型設計
大型矩形管橫縱布置的超重型框架結構，能承受大倉壓、大的落料沖擊；采用高強度扭剪螺栓裝配，側板上無任何焊點，無焊接應力造成開裂的隱患。
預篩分功能
棒條采用高落差、高剔除效率、高耐磨性、方便安裝更換的模塊式設計，豐富的棒條配置可滿足不同應用下的預篩分要求。
高配置結構
銷柱式支撐結構，角度可調；復合彈簧承載力大，平穩靜音；進口轉軸式電機減震器，內置橡膠芯棒，長達六年免維護，減震效果好，電機壽命長。
