工作原理

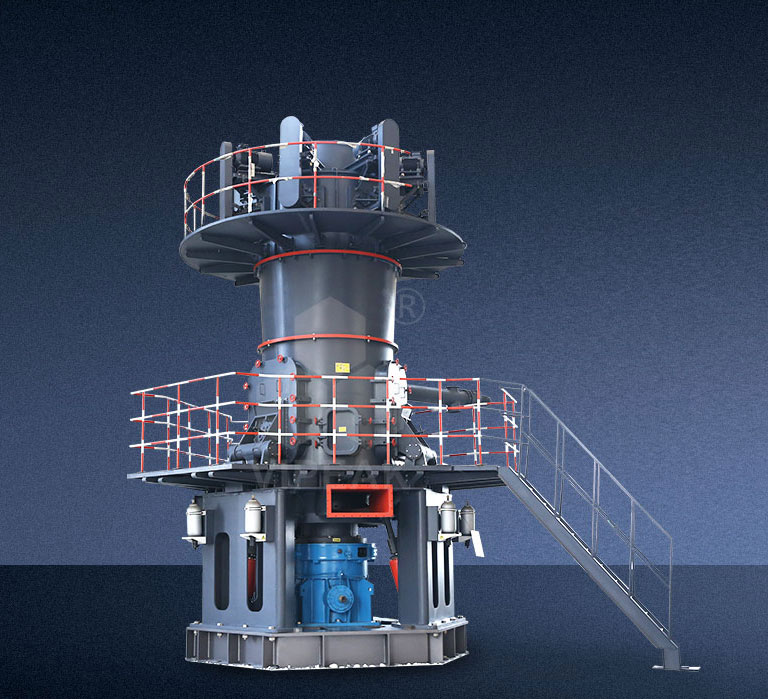

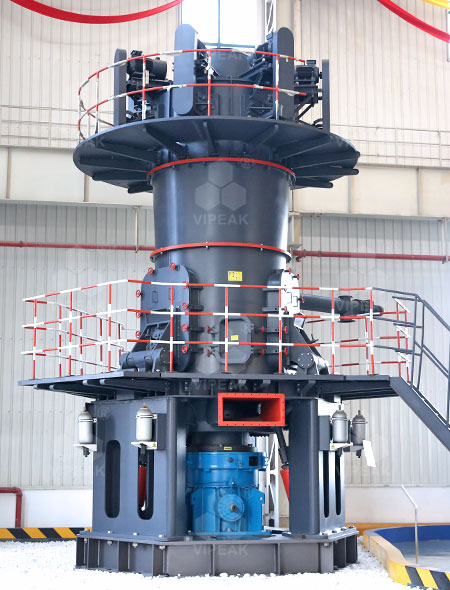

LUM超細立磨主要由電動機、減速機、磨輥裝置、磨盤裝置、加壓裝置、選粉機、機體和油站等組成。
主電機通過減速機帶動磨盤轉動，同時風從進風口進入磨機，物料經螺旋給料機下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣均勻移動，經過磨盤上的粉磨輥道區域時，受到磨輥的碾壓，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的強氣流帶走，而較大的顆粒物料又重新掉落到磨盤上繼續粉碎，氣流中的物料經過上部的分離器時，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨，合格的細粉隨氣流一起出磨，被系統的集粉器收集，被收集到的粉料即為超細立磨磨出的產品。混入物料的鐵塊等雜物隨物料運動到磨盤邊緣時，由于自身重量大而不能被風吹起，跌落至磨機下腔被安裝在磨盤底部的刮料板刮入排渣口排出機外。
設備特點
成品品質良好
采用料層粉磨原理，物料在磨內停留時間短，重復碾磨少，含鐵量少，成品白度和凈度高。
粉磨效率高
特殊設計的輥套和襯板的研磨曲線，可一次粉磨至650目，通過二次選粉可選至3250目。
設備運行穩定
裝備機械和電子限位裝置，避免破壞性沖擊和震動；配有磨輥潤滑站，既能充分潤滑又防止油多泄漏。
自動化程度高
采用PLC/DCS自動控制的磨輥加壓控制方式，控制準確，無需人工操作，降低人工成本。
選粉技術可靠
多輪選粉，轉子均可變頻調速，成品細度在選定范圍內均可實現；多品種生產時質量穩定，再現性高。
檢修方便且環保
磨輥可翻出檢修，方便快捷，減少停機損失；震動小，噪音低；密封性好，無粉塵外溢，清潔環保。
技術參數
